RG-03H网关固件烧录操作手册
一、文档概述
1.1 目的
本文档详细说明RG-03H网关固件烧录的操作过程，核心目标是通过烧录对应频段的专用固件，实现设备工作频段的切换（如：非PA版本网关由默认EU868频段固件更新为AS923频段固件、PA版本网关由默认的US915频段固件更新为IN865频段固件等），以适配不同地区射频标准的设备调试场景。
1.2 适用范围
- 硬件：RG-03H网关
- 软件：固件烧录工具（flash_download_tool）、串口驱动（CH340或者CP2102芯片驱动）、串口工具（SSCOM）
- 场景：设备适配不同地区射频标准调试。
1.3 核心原理
设备的工作频段参数固化在固件中，需通过串口烧录将目标频段的固件写入设备 MCU，覆盖原有频段配置，设备上电后即按照新固件中的频段参数运行，实现无需硬件改动的频段切换。
二、烧录前准备
2.1 硬件准备
| 设备名称 | 规格要求 |
|---|---|
| PC 机 | 带 USB 接口，Windows/Linux 系统 |
| USB-TTL 模块 | 如 CH340G、CP2102、FT232等串口芯片，支持 3.3V/5V 电平切换 |
| RG-03H网关 | 引出 TXD/RXD/GND/VCC/RESET/IO0 引脚 |
| 杜邦线 | 母对母 / 公对母均可（主要看传感器烧录口引出用的是排针还是排座），至少 6 根 |
| 稳压电源（可选） | 输出电压与设备匹配（3.3V/5V），电流≥500mA |
2.2 软件准备
- 烧录工具：
- 通用工具：flash_download_tool、串口驱动（CH340或者CP2102芯片驱动）
- 固件文件：
- 固件命名规范：RG-03H-combine(v版本号_频段).bin（如 RG-03-combine(v2.6.1_US915).bin）
三、硬件连接步骤
3.2 具体接线方式
| USB-TTL 模块引脚 | 设备引脚 |
|---|---|
| VCC | VCC （若设备电源供电，则无需接该引脚） |
| GND | GND |
| TXD | RXD |
| RXD | TXD |
| RST | RST |
| DTR | IO0 |
3.3 连接验证
-

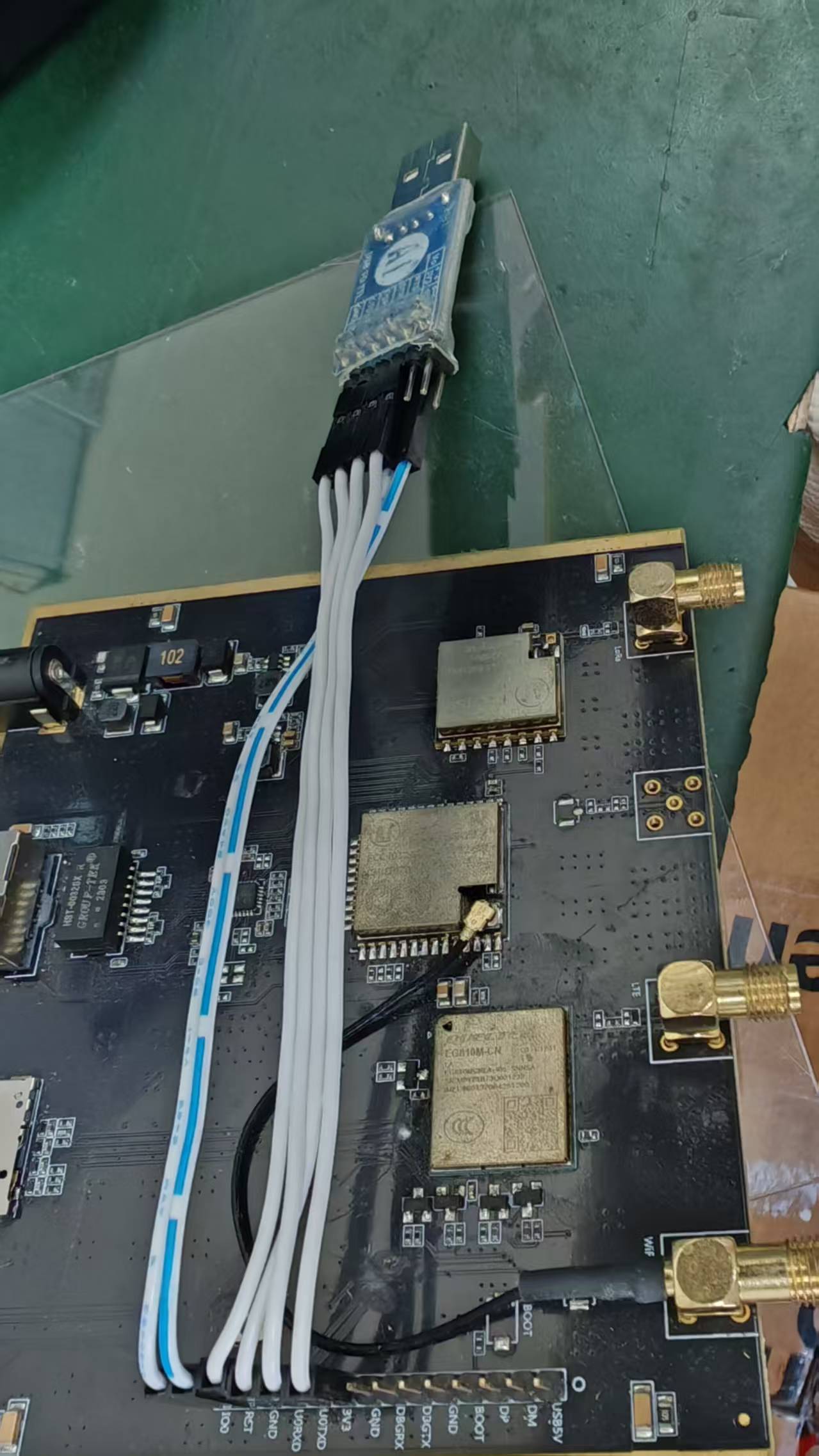

连接完成后，将 TTL 模块 USB 端插入 PC，打开设备管理器
-
查看虚拟串口是否正常识别（如 COM3），无黄色感叹号即连接正常
-
若未识别，检查驱动安装、接线是否松动或 TTL 模块故障
四、固件烧录操作流程
4.1 烧录工具配置

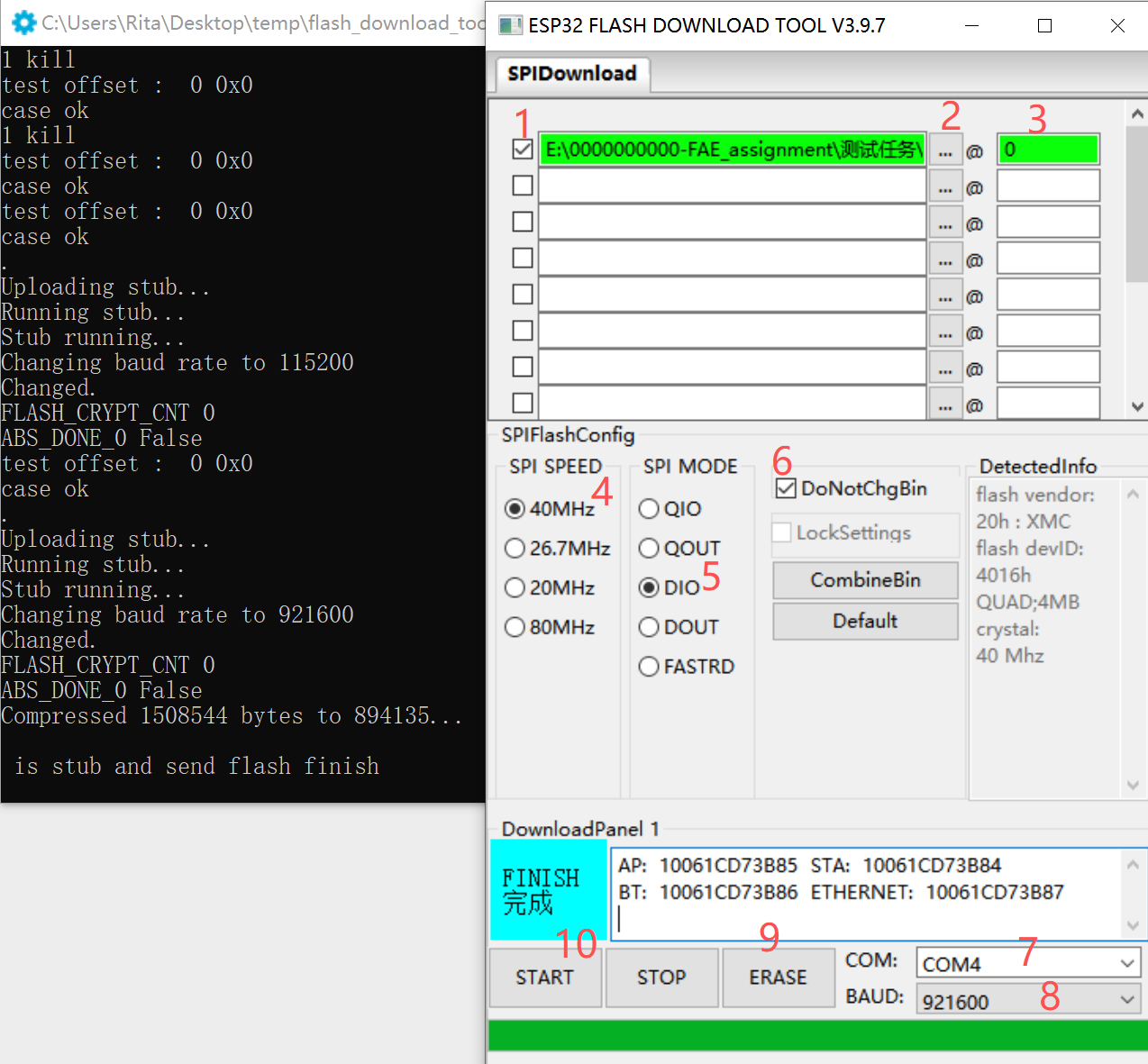

- 烧录工具（flash_download_tool）操作方法，操作界面如图：
-
打开 flash_download_tool，在 ChipType 选项中选择 ESP32
-
串口号：选择设备管理器中识别的虚拟串口（如 COM3）
-
在固件操作栏目中，第一行前面打勾选中
-
点击第一行中浏览文件控件，选择要烧录的固件
-
配置烧录地址为0
-
SPI SPEED：配置 40MHz
-
SPI MODE：配置 DIO
-
选中 DoNotChgBin 选项
-
串口号：选择设备管理器中识别的虚拟串口（如 COM3）
-
波特率：默认 921600bps（烧录速度比较快）
五、固件验证
-
PC机打开SSCOM串口工具，选择设备管理器中识别的虚拟串口（如 COM3）
-
配置波特率为115200
-

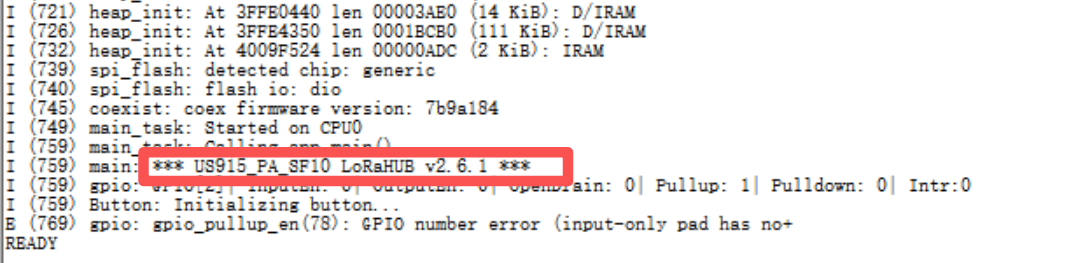

打开串口，选中RTS之后再去掉，观察串口工具打印数据内容
-
通过程序打印的频段以及固件版本确定固件烧录是否正确
