RG-03H 网关及 Ai-LoRaWS-1001 温湿度传感器使用说明书

1. 软件功能概述以及使用说明

1.1 功能概述

协议与入网方式

RG-03H 网关以及 Ai-LoRaWS-1001 温湿度传感器均支持标准 LoRaWAN 协议，仅支持 OTAA 入网方式，默认支持入网 TTN 服务器。

信道特性

设备均工作在单信道上。

频段配置

RG-03H 非 PA 版网关
- 默认频段：EU868，默认信道频率：868.1MHz
- 支持频段：EU868、AS923、RU864、KR920
RG-03H PA 版网关
- 默认频段：US915，默认信道：902.3MHz
- 支持频段：IN865、AU915、US915
Ai-LoRaWS-1001 温湿度传感器
- 固件可选频段：EU868、US915
- 支持频段：AS923、RU864、KR920、IN865、AU915
- 工作信道需与网关完全对齐

定制需求

若有其他频段需求，请联系安信可工作人员。

1.2 配套设备使用说明

步骤 1：TTN 平台账号注册与区域选择

在 TTN 平台注册个人或企业账号。
登录后进入控制台。网关默认配置欧洲区域，控制台需选择欧洲区域。

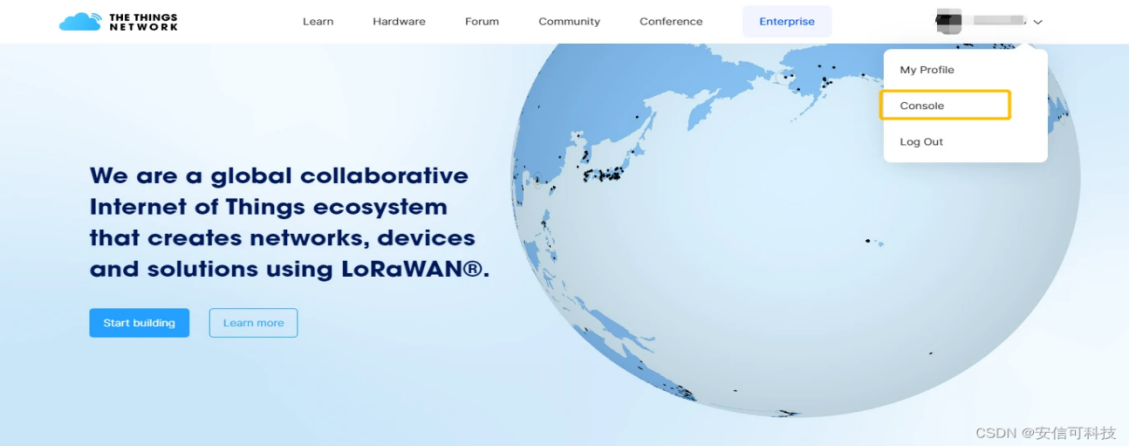

图3 点击进入控制台

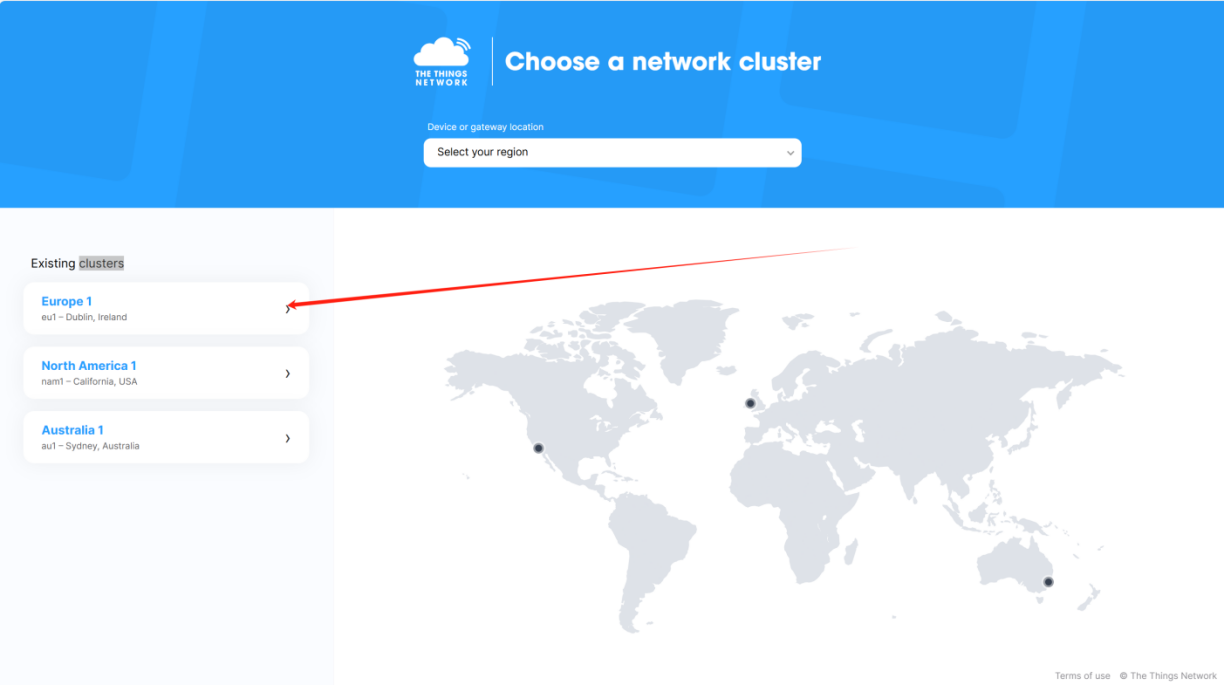

图4 点击进入欧洲区域控制台

步骤 2：获取网关 Gateway EUI

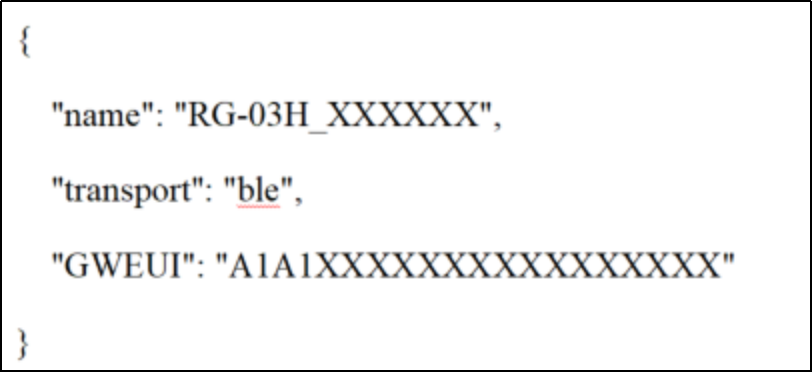

扫描 RG-03H 外壳上的二维码，获取网关 Gateway EUI（见二维码数据格式说明）。

图5 获取网关 Gateway EUI

步骤 3：TTN 平台注册网关

在 TTN 平台完成网关注册。

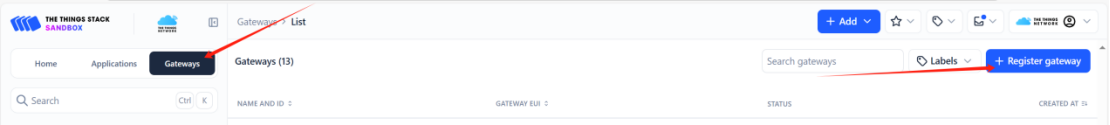

图6 注册网关

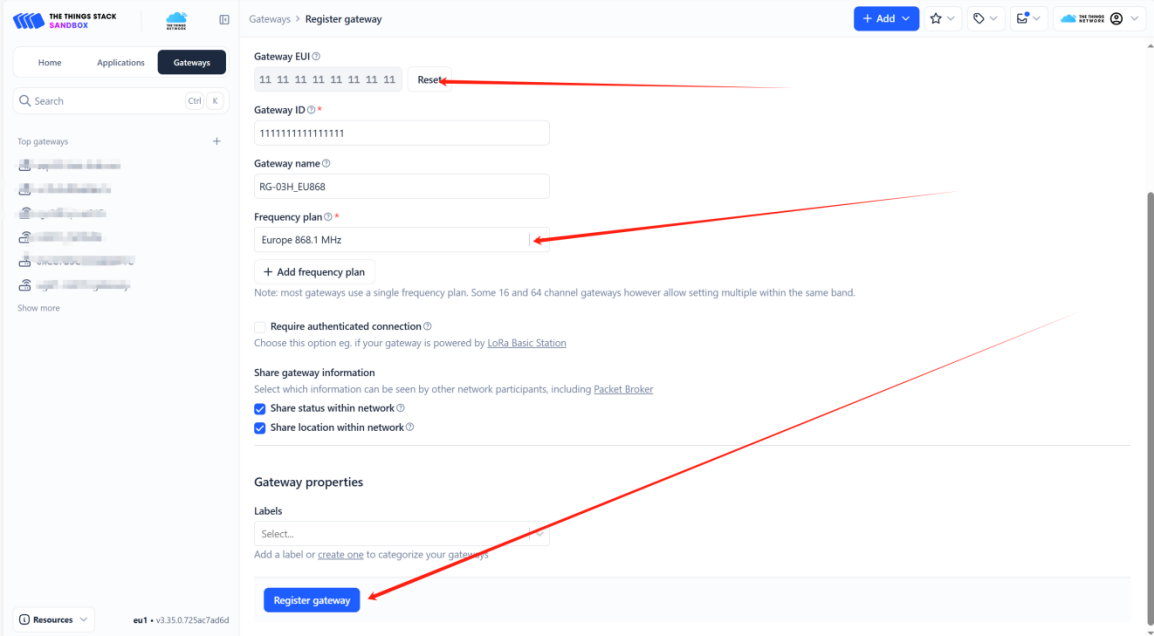

网关工作频段选择：Europe 868.1 MHz。

图7 配置网关频段

步骤 4：创建 TTN 应用

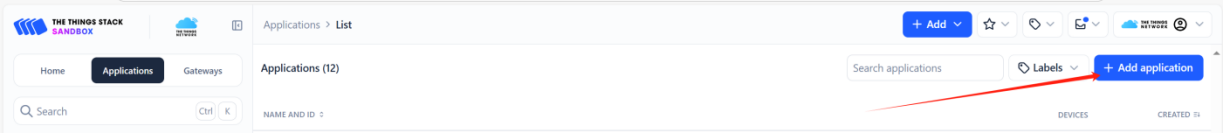

在 TTN 控制台中创建应用，配置应用 ID、名称等基础信息。

图8 创建应用

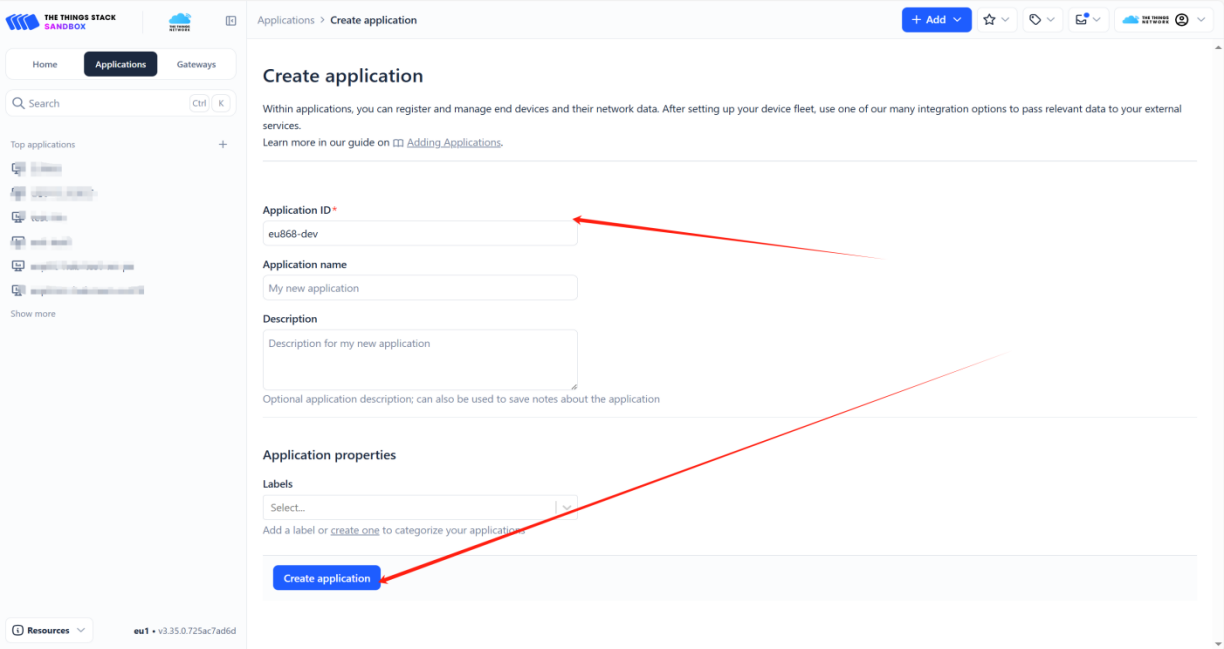

图9 创建应用

步骤 5：获取节点入网参数

通过扫描 Ai-LoRaWS-1001 传感器外壳的二维码获取节点的 DevEUI、AppKey 等核心入网参数格式如下图。
需要注意的是传感器的APPEUI值固定为0000000000000000

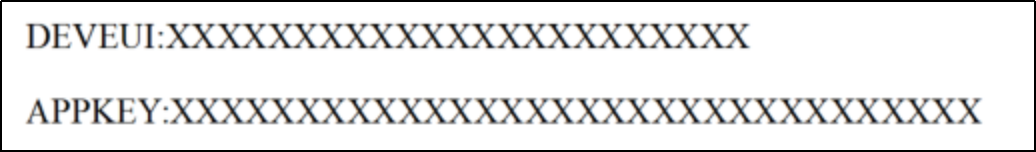

图10 获取入网参数

步骤 6：TTN 平台注册节点

在对应应用下注册终端节点。
节点工作频段选择：Europe 868.1 MHz。
填写 LoRaWAN 版本、区域参数、JoinEUI、DevEUI、AppKey 等信息。

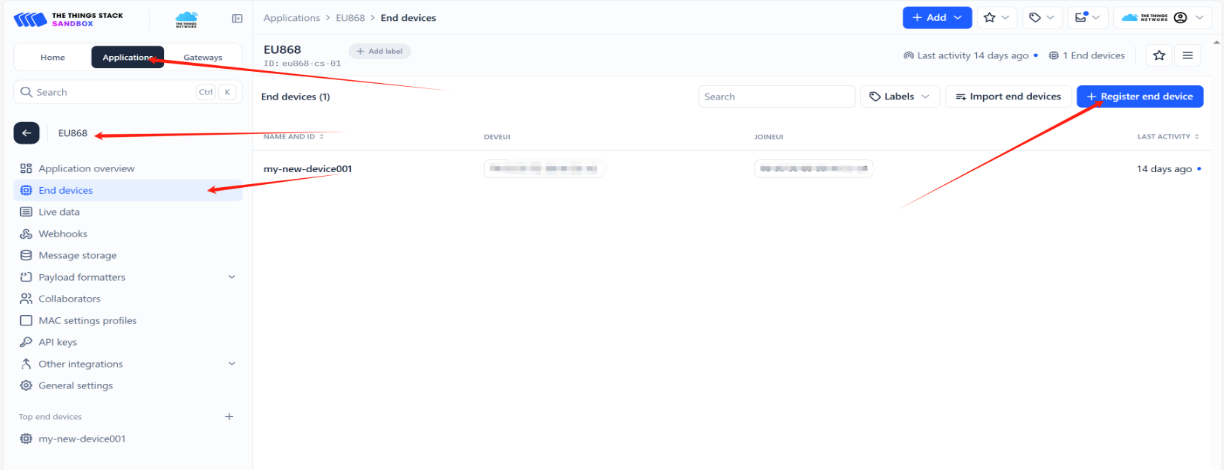

图11 创建节点

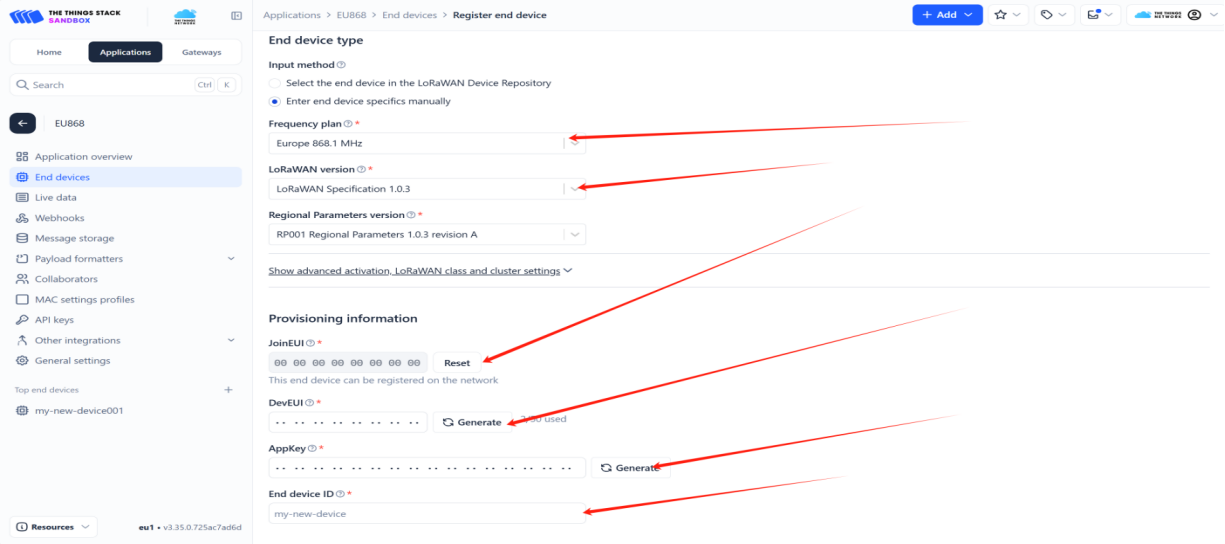

图12 创建节点

步骤 7：网关联网配置

网关支持三种联网方式：Wi-Fi 配网、以太网接入、4G 网卡接入。

Wi-Fi 配网操作：

设备接好天线并接通电源。
上电瞬间长按配网按键，Wi-Fi 指示灯慢闪，表示进入配网状态。
手机安装 ESP BLE Prov 配网 APP（按官方渠道获取安装包）并打开。

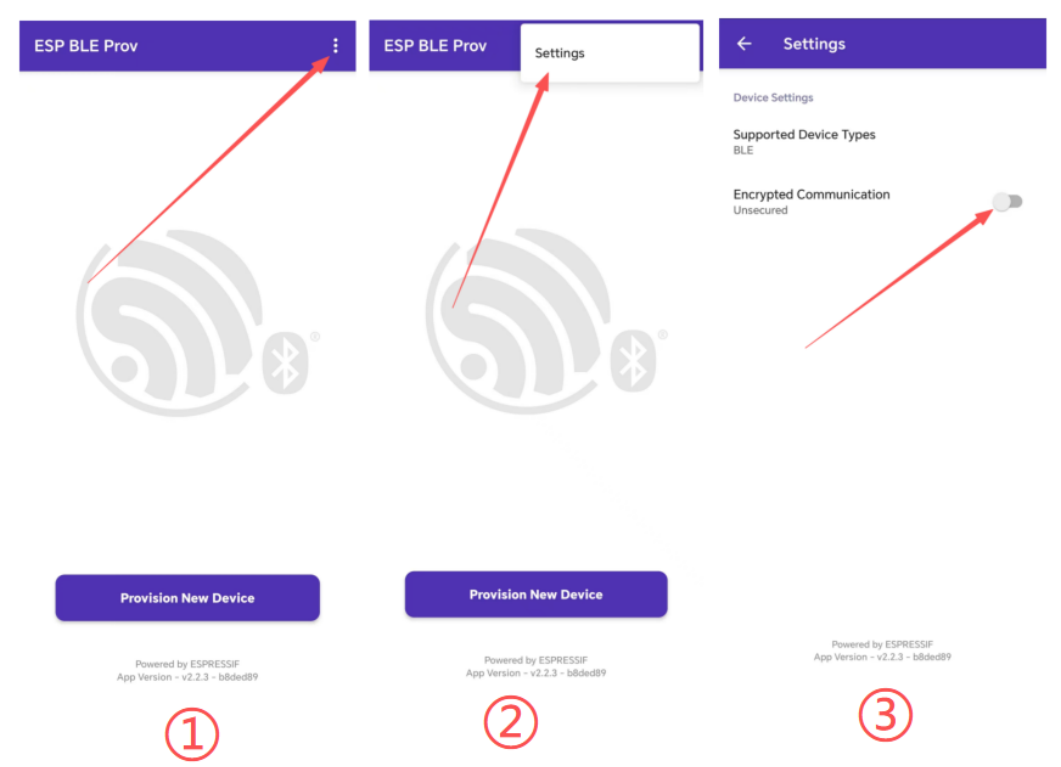

点击右上角三点图标 → Settings，取消勾选 Encrypted Communication（免加密通信）。
返回 APP 主界面，点击 Provision New Device 完成授权；若弹出定位权限申请，可选择 CANCEL（可不授予定位）。
点击 I don’t have a QR code，再点击 CHANGE，将扫描名称过滤内容修改为 RG-03。
选中扫描到的设备并连接，选择目标 Wi-Fi 并输入密码；联网完成后点击 OK。
当 Wi-Fi 指示灯常亮，表示配网成功，设备已连接服务器。

图13 免加密操作流程

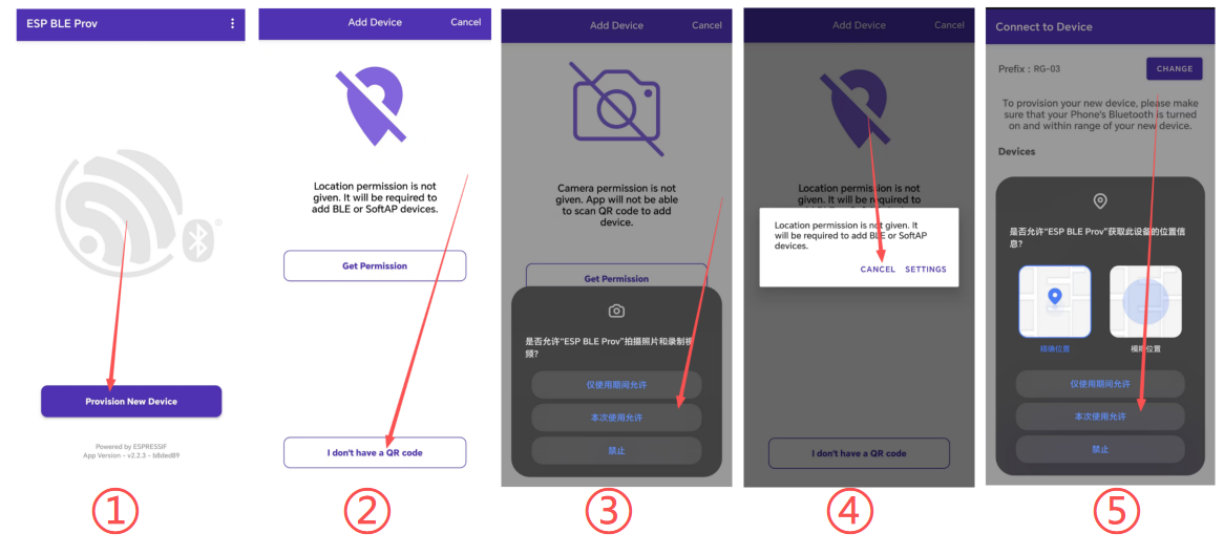

图14 APP 授权操作流程

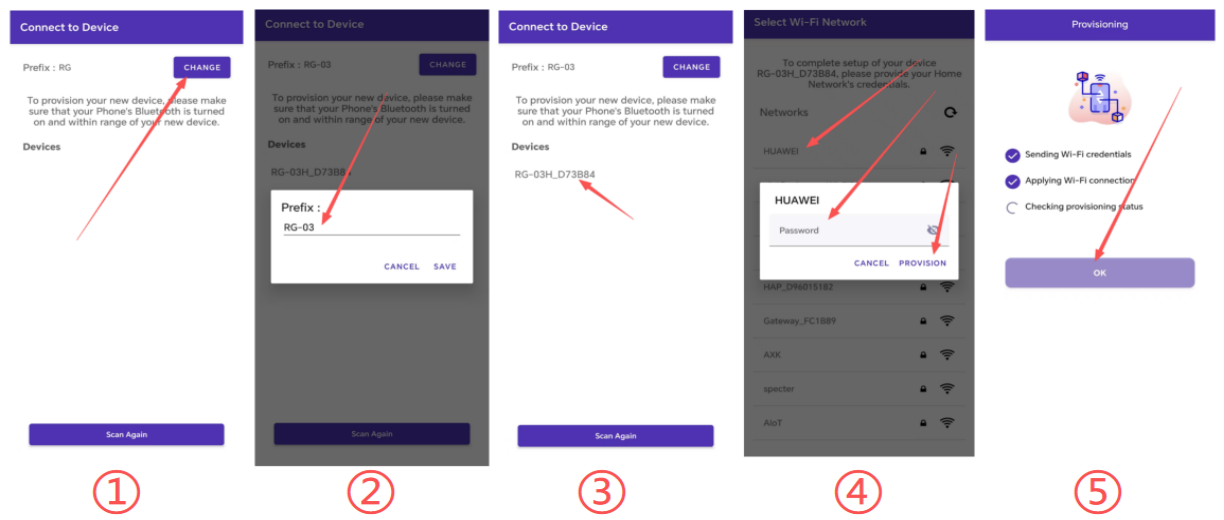

图15 配网操作流程

步骤 8：验证网关入网

配置网关连接网络后，在 TTN 平台网关 Live data 中查看网关状态与日志，确认网关已联网成功。

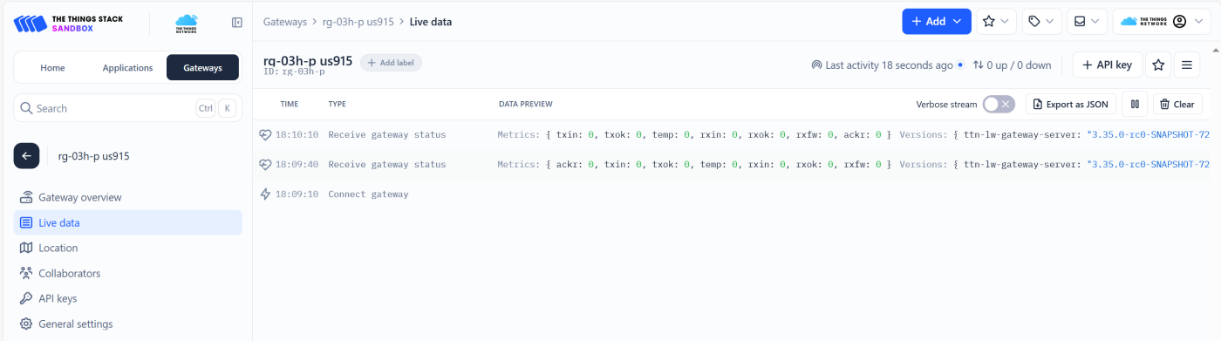

图16 查询网关入网情况

步骤 9：验证节点入网

确保网关已成功入网后，通过NFC给传感器发送重启指令（Z00000000001），完成配置等待五分钟以后，通过平台上节点的 Live data 情况确定节点是否成功入网。NFC的写数据操作以及数据定义见 第二章传感器 NFC 功能操作说明 内容。

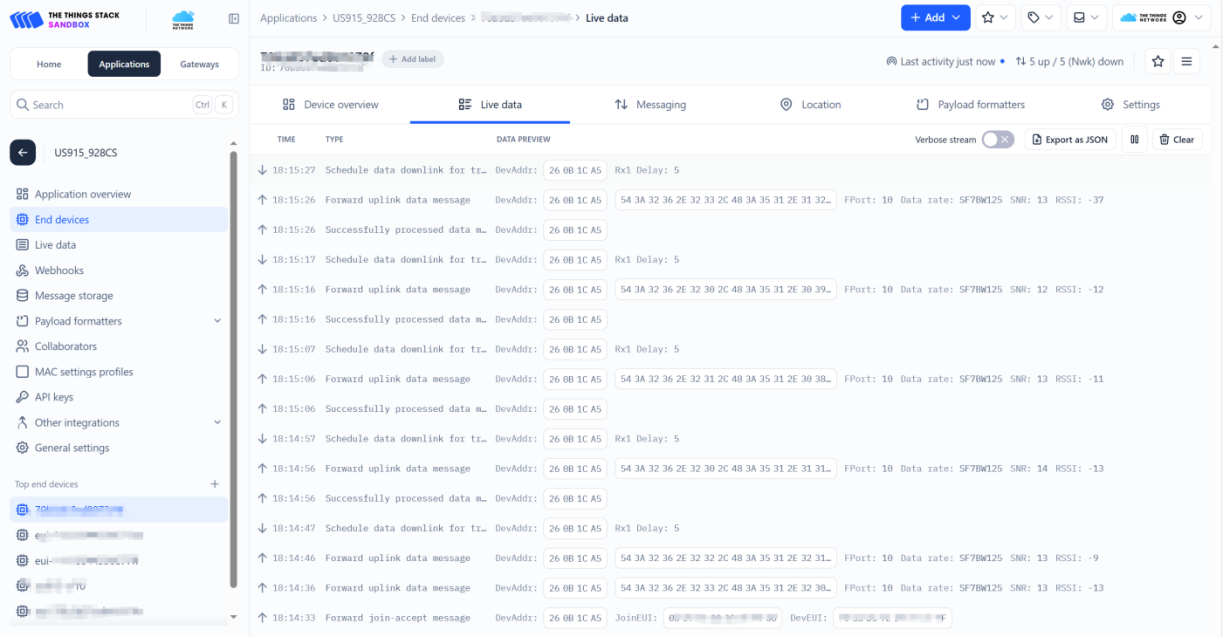

图17 查询节点入网情况

步骤 10：节点数据格式说明

上报数据（HEX）示例：543A32382E34302C483A35332E3039
对应字符串形式：T:28.40,H:53.09（文稿中亦可能写作 T：28.40，H：53.09）
字段定义：T 表示温度，H 表示湿度

2. 传感器 NFC 功能操作说明

手机安装 NFC 标签助手 APP，用于 NFC 读写（按官方渠道获取）。

图18 NFC 标签助手

打开 APP，靠近传感器 NFC 天线区域，读取芯片信息。

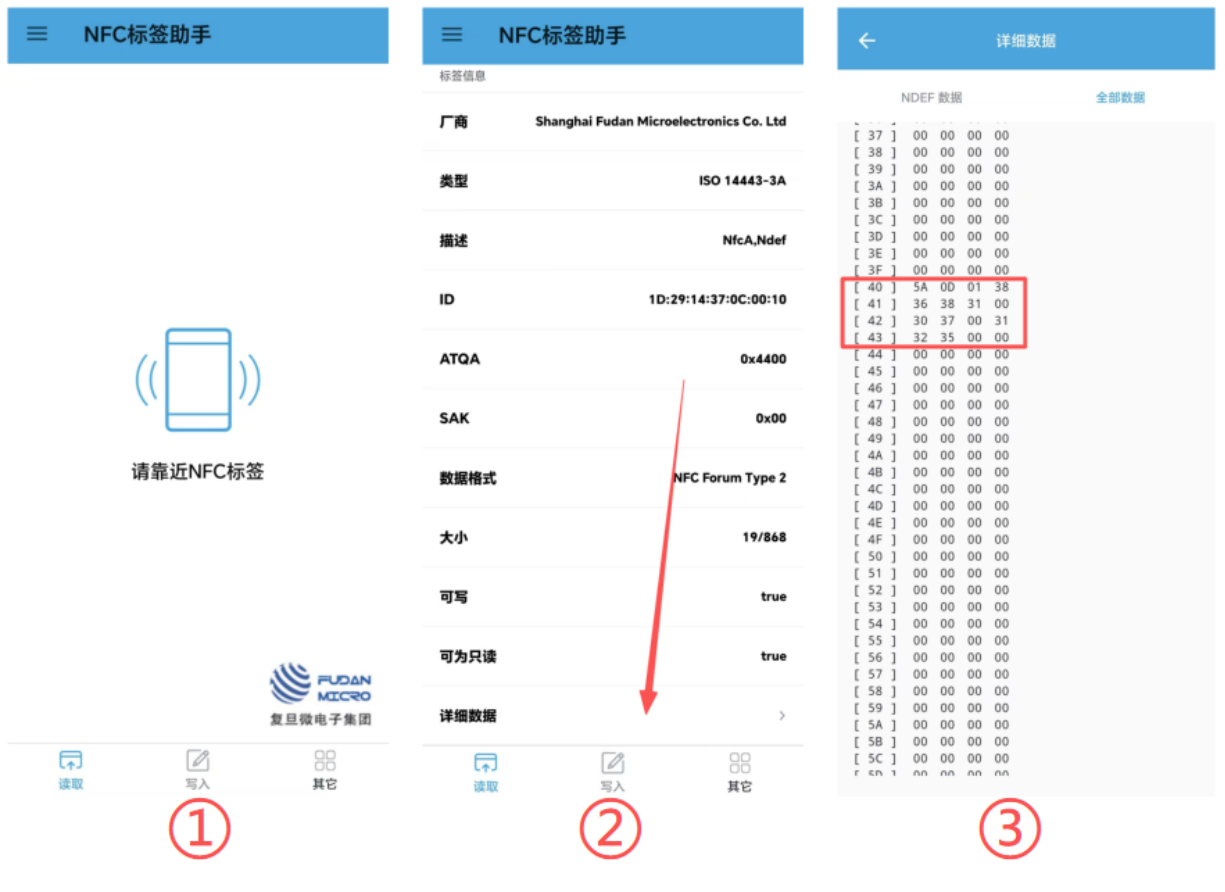

图19 NFC 读取信息

读取信息格式说明（示例）：

内容	含义
`5A`	数据头
`0D`	长度
`01`	状态为「已执行」
`38 36 38 31 00`	868.1 MHz 频率
`30 37 00`	SF7 扩频因子
`31 32 35 00`	BW125 kHz 带宽

选择写入 → 文本，在文本框中输入配置信息，点击确定，等待写入完成。

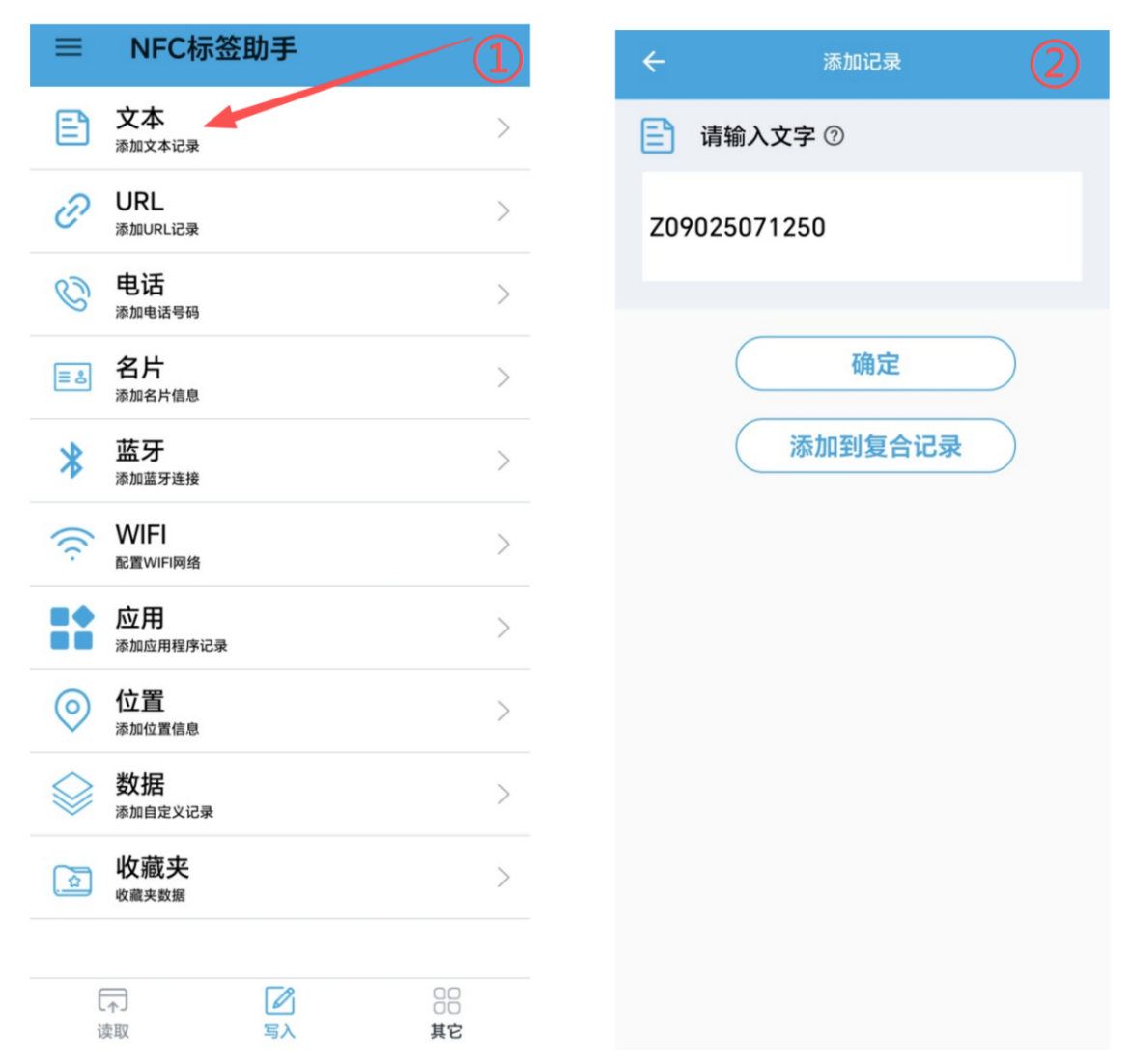

图20 NFC 写配置信息

配置信息格式说明：

配置字符串由多段字段按协议顺序拼接（下发时执行位需配置为可执行状态，执行后状态会更新，避免重复执行）。字段含义见下表。

字段序号	代码段	字段含义	解析说明	示例值解析
1	Z	协议头	ASCII 字符 `Z`，HEX 为 `0x5A`	`0x5A`
2	0	执行状态	`0` = 未执行；`1` = 执行成功；`2` = 执行失败（下发命令时需为 `0` 才会执行；执行后变为 `1` 或 `2`）	`0` 表示未执行
3	9025	频率	数值除以 10，单位为 MHz	`9025` → 902.5 MHz
4	7	扩频因子	常见范围 SF7～SF12	`7` → SF7
5	125	带宽	常见：125 kHz、250 kHz、500 kHz	`125` → 125 kHz
6	0	重启位	`0` = 不重启；`1` = 重启	`0` 表示不重启

3. RG-03H 网关 Web 网页功能操作说明

连接网关热点：热点名称为 LoRaHub-AP_XXXXXX，密码默认为 12345678。
连接成功后，浏览器访问：http://192.168.4.1:8000。

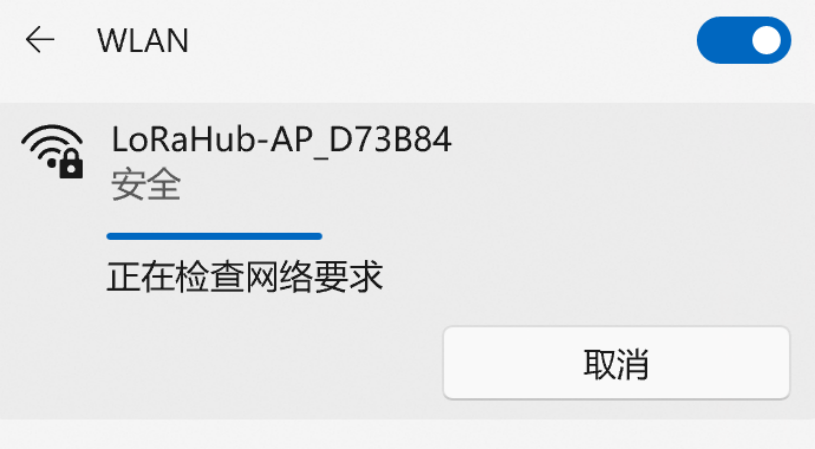

图21 RG-03H 热点连接

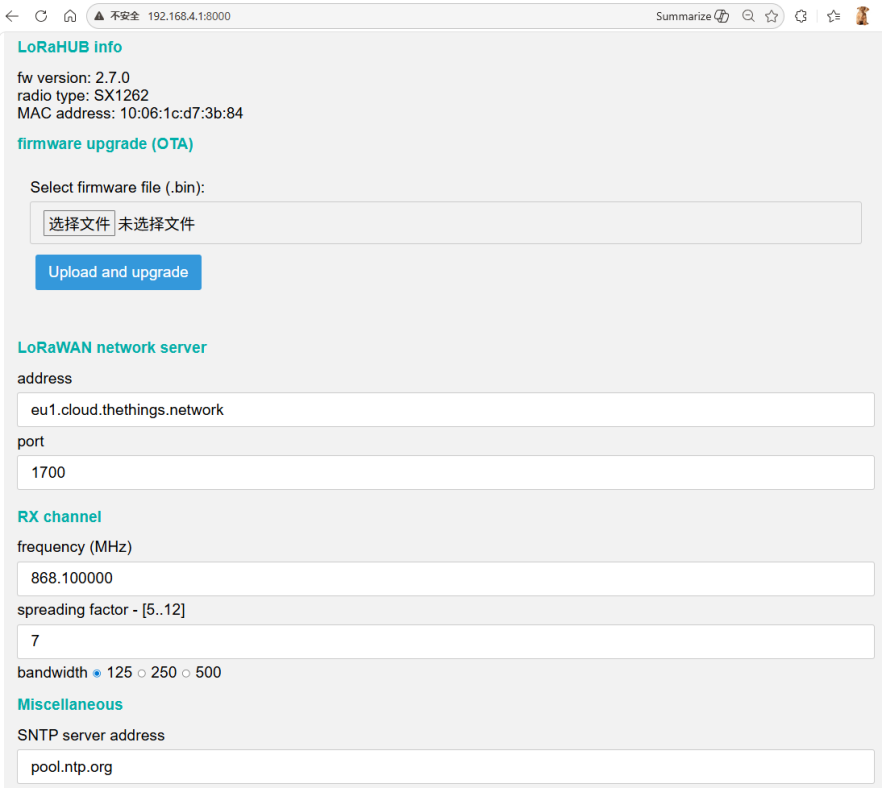

图22 RG-03H 网页内容

网页支持：配置接收信道频率与带宽、设置 SNTP 服务器、设置热点账号与密码、OTA 固件升级 等。

4. RG-03H 网关 OTA 升级操作说明

打开 RG-03H 网关 Web 页面，在 firmware upgrade (OTA) 栏目中选择要升级的 OTA 文件并上传。

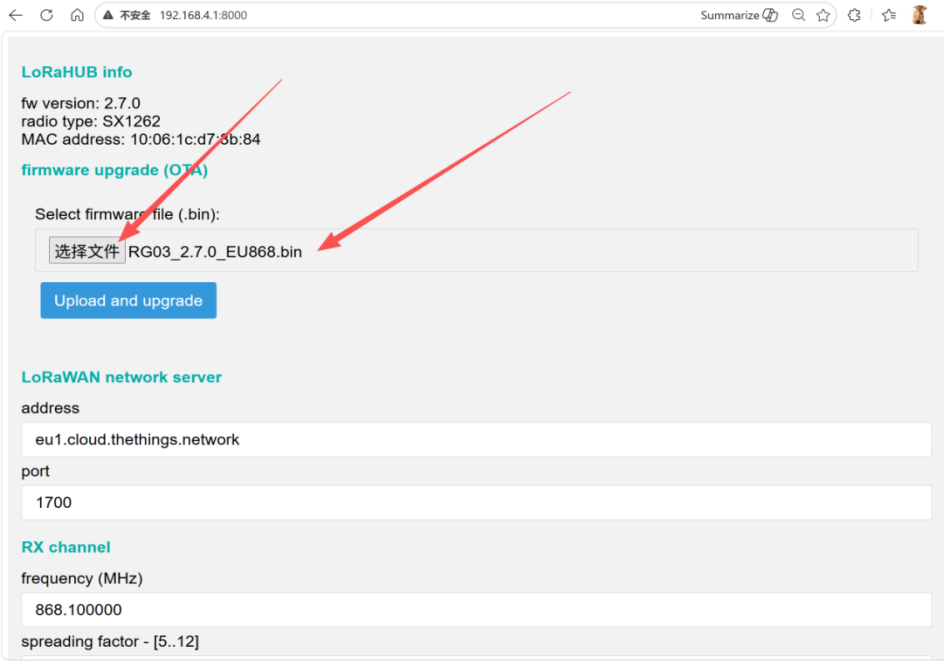

图23 RG-03H 网关 OTA 升级文件上传操作

文件上传成功后，点击 Upload and upgrade，等待提示完成固件升级。

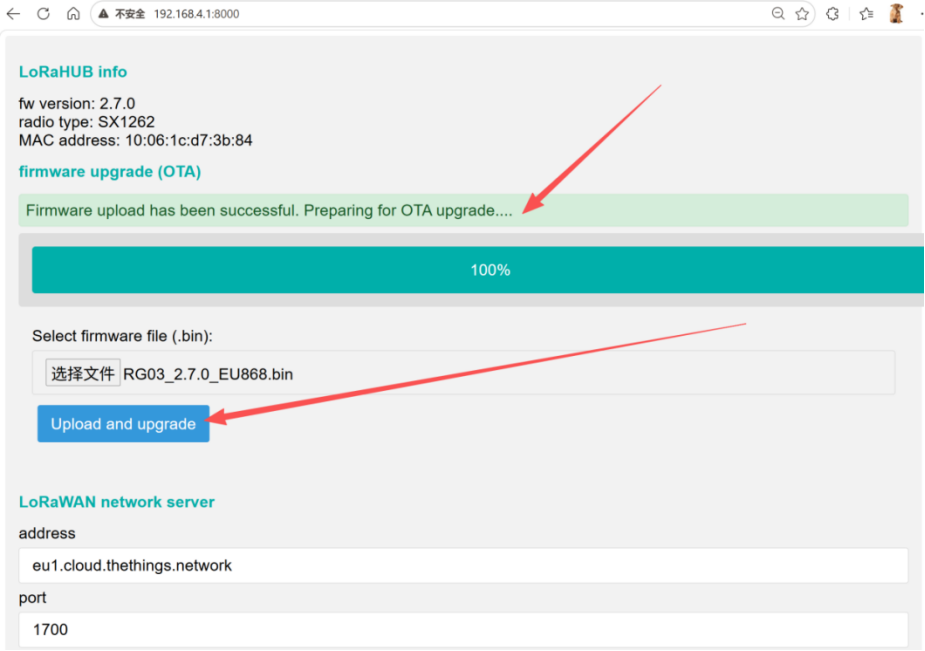

图24 RG-03H 网关 OTA 升级完成界面

联系我们

以上内容用于帮助大家快速使用 RG-03H 网关与 Ai-LoRaWS-1001 传感器方案，更多资料见官网与文档站。
